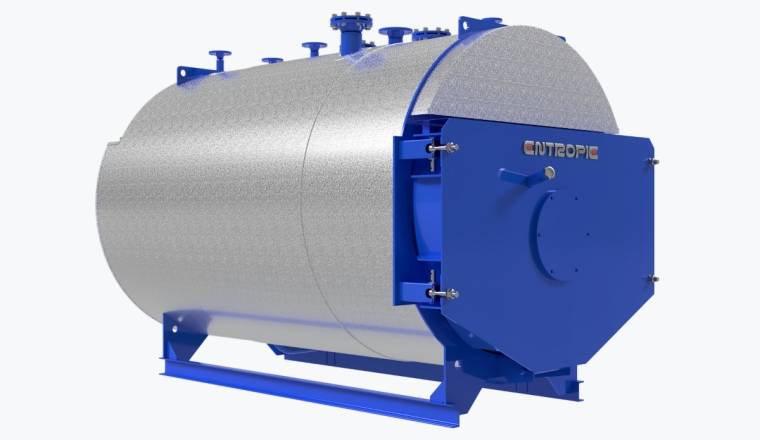

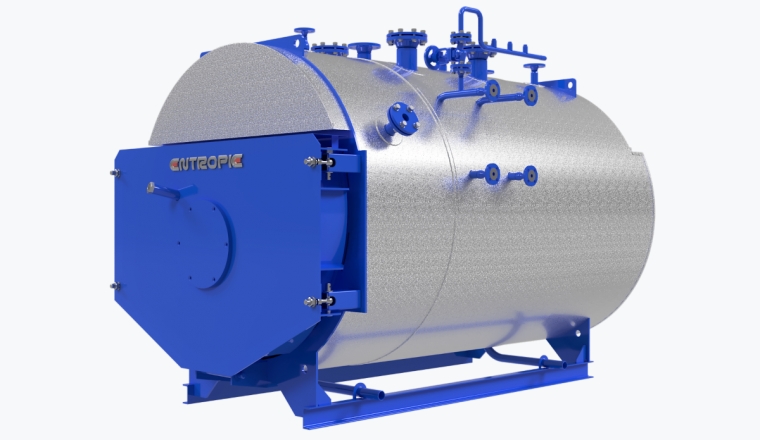

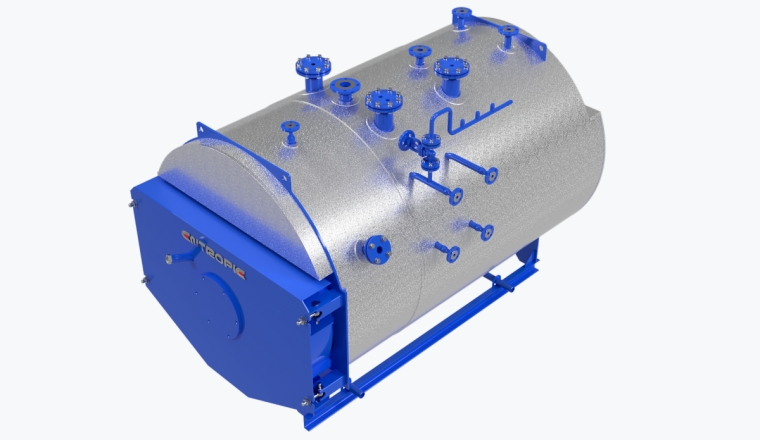

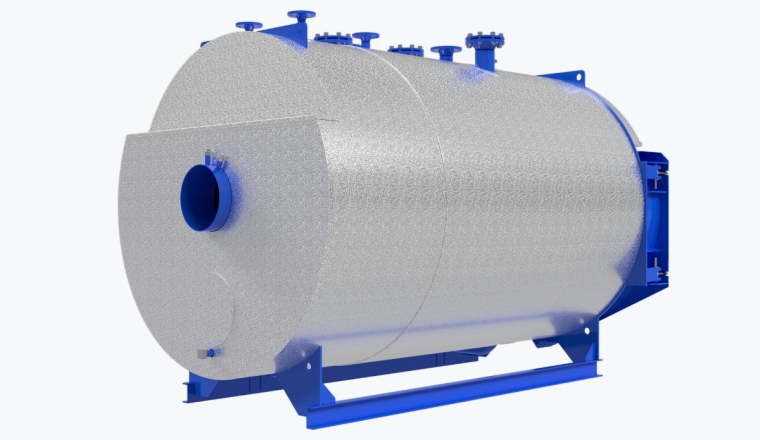

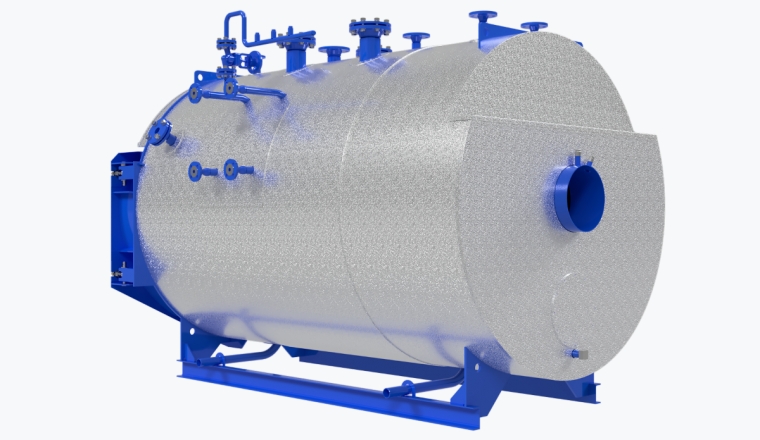

Caldera de vapor ТТ250

Las ТТ250 son calderas de vapor pirotubulares de dos pasos fabricadas en acero con una potencia de 500–3.000 kg/h. Generan vapor saturado con presiones de servicio de 0,8 МPа o 1,2 МPа. Para su funcionamiento se emplean hidrocarburos tanto gaseosos como líquidos.

  • < 3 000 kg/h
  • 12 bar
  • 191 °C
  • Operación
  • Eficiencia
  • Rendimiento
  • Сertificates

Amplio rango de capacidades para la solución de cualquier tarea. Capacidad de generación de vapor desde 0,5 t/h hasta 3 t/h;

Gran selección de niveles de equipamiento. Con el equipamiento completo o parcial las calderas están dotadas de sistemas de manejo y control automático ENTROMATIC de la serie EBC 501.10, versión simplificada EBC 503 (hasta 5 t/h) o la última versión EBC 701, además de todos los sensores y aparatos de seguridad necesarios, lo que hace que el uso de estas calderas sea seguro y confiable;

Versatilidad de la estructura de la compuerta frontal. El diseño singular de las bisagras permite elegir la dirección de apertura (izquierda/derecha);

Fijación del quemador mediante la placa de quemadores o una brida-alargadora. Esta solución permite la instalación de dispositivos quemadores de cualquier fabricante. Utilizar una cabeza de quemador larga o corta ya no es un problema;

Apertura total de la compuerta frontal junto con el dispositivo quemador. El mantenimiento técnico rutinario y los trabajos de limpieza de las superficies de intercambio de calor no requieren el desmontaje del quemador. El panel tubular delantero, la superficie interior del tubo de fuego y los tubos de humo son completamente accesibles para la revisión y limpieza;

Distribución simétrica de los tubos de humo. Permite colocar las bocas de inspección tanto en la parte superior como en la inferior de la caldera. Esto hace posible realizar la revisión y limpieza de la zona «muerta»: espacio debajo del tubo de fuego;

Base sólida. La estructura de la base está realizada con perfiles de acero en U. La caldera no requiere el diseño o la fabricación de cimientos especiales. El peso propio de la caldera llena de agua está distribuido de manera homogénea por toda la superficie de apoyo. Esta caldera no requiere ninguna fijación adicional a los cimientos de la obra para su instalación dentro de salas fijas de calderas;

Compatibilidad con diferentes tipos de dispositivos quemadores. Funcionamiento correcto en conjunto con quemadores modulares automáticos de múltiples etapas;

Valores máximos del rendimiento operativo entre las calderas de esta clase.

Intercambio de calor intensivo por convección. Los turbulizadores de flujo de gases de combustión están instalados en los tubos de humo del segundo paso. Los turbulizadores están fabricados en acero pirorresistente altamente aleado y se caracterizan por una larga vida útil;

Intercambio de calor intensivo por radiación. El conducto de calor de paredes lisas se cubre completamente con el caloportador. Permite recibir el máximo de la radiación de la antorcha y transmitir el calor recibido al caloportador;

Área máxima de superficies netas de intercambio de calor dentro de un cuerpo de reducidas dimensiones;

Aislamiento térmico de calidad. Para el aislamiento térmico del cuerpo de la caldera, se emplean láminas acolchadas de lana mineral con bajos coeficientes de conductividad térmica. Lo que reduce al mínimo la pérdida de energía hacia el medio ambiente a través del revestimiento de la caldera;

Unidad de la caldera. El equipamiento completo de la caldera incluye el dispositivo quemador, el módulo de automatización, los armarios eléctricos y todos los sensores y aparatos de seguridad necesarios, así como también todo el sistema de tuberías y el módulo de bombeo. Esta solución permite obtener una caldera lista para su uso sin inversiones adicionales en cañería y montaje. Por tanto, es más viable económicamente y garantiza un correcto ensamblaje de los componentes.

Perfiles laminado y tubular de alta calidad. Para la fabricación de las calderas, se emplean perfiles laminados y tuberías producidos en empresas siderúrgicas rusas líderes en su sector. Todos los materiales pasan un control de recepción con el fin de comprobar su conformidad con los parámetros físicos y químicos declarados en la especificación de las marcas de acero seleccionadas con base en los cálculos de durabilidad para cada dimensión estandarizada de la caldera;

Sistema de control de calidad multinivel en todas las etapas de la producción. Laboratorio certificado que efectúa el control no destructivo, visual y de medición, de acuerdo con los requerimientos de la ficha de control de cada producto;

Ensayos hidráulicos obligatorios. En la etapa final de la fabricación cada producto es sometido a ensayos hidráulicos;

Máxima automatización del proceso de fabricación. Empleo de soldadura automatizada en la fabricación. Los centros de trabajo están equipados con todo lo necesario (maquinaria y aparejos), lo que contribuye positivamente en el correcto ensamblaje de las piezas y acabados de calidad para los bordes de las piezas soldadas.

  • Calderas ТТ250 Certificado de conformidad ТР ТС 032-2013

    Calderas ТТ250 Certificado de conformidad ТР ТС 032-2013
