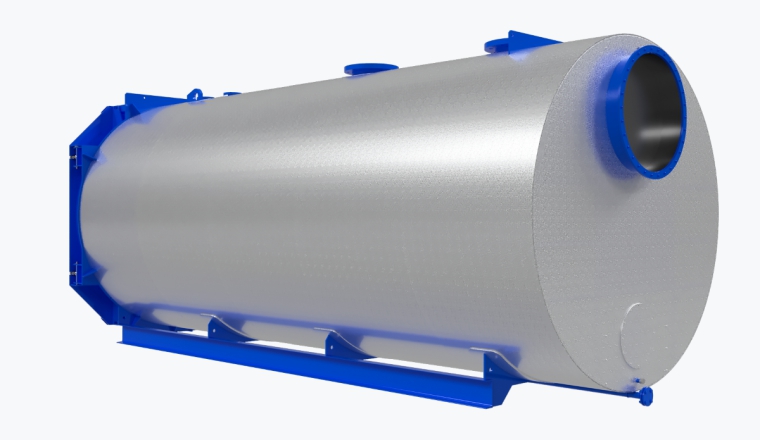

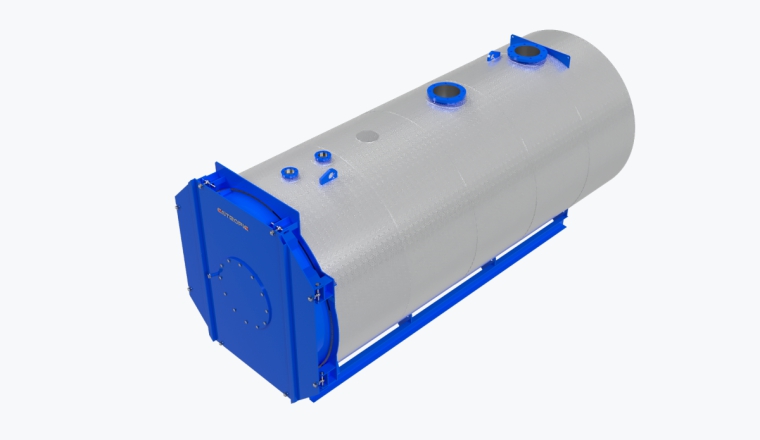

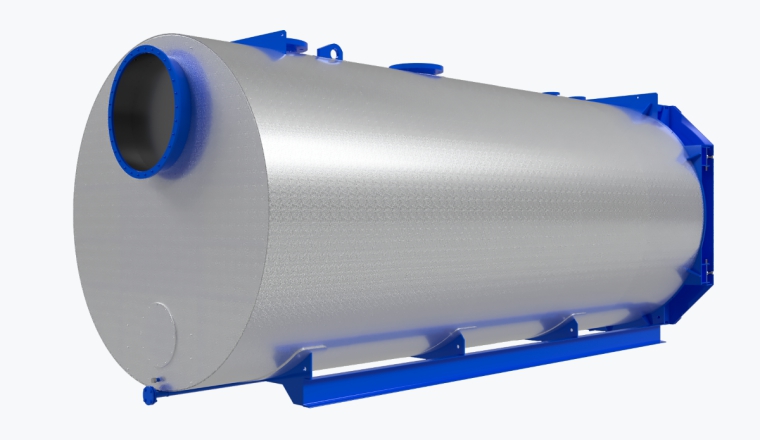

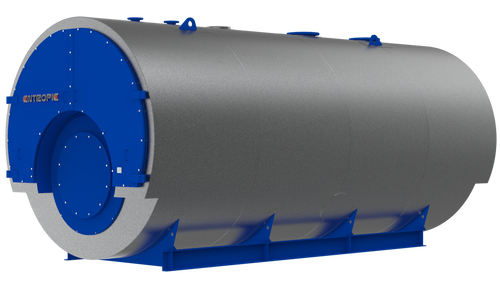

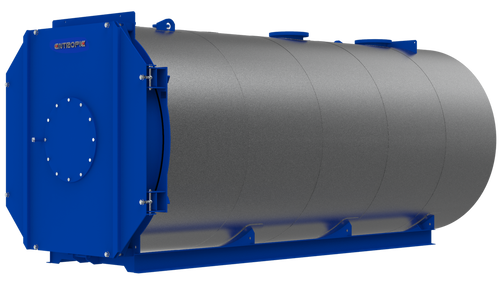

Caldera de agua TT115

Las calderas de la serie modelo ТТ115 son calderas de agua pirotubulares de tres pasos con potencia desde 1,0 hasta 20,0 МW. Las calderas modelo TT115 están diseñadas para calefacción de edificios y construcciones, así como para asistir los diversos procesos tecnológicos.

  • < 20 000 kW
  • 10 bar
  • 110 °C
  • Operación
  • Сertificates
  • El hogar de combustión - conducto de calor y el cuerpo de la caldera - son de forma cilíndrica Las superficies de convección de calentamiento están formadas por tubos de humo de segundo y tercer paso, dispuestos simétricamente alrededor del hogar de combustión. El sistema de disposición de tubos de humo en dos y tres filas asegura una alta intensidad de intercambio de calor, aumentando el rendimiento de la caldera.

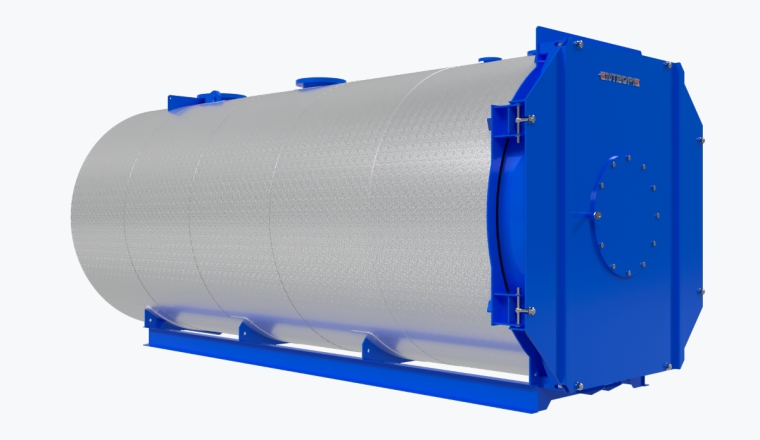

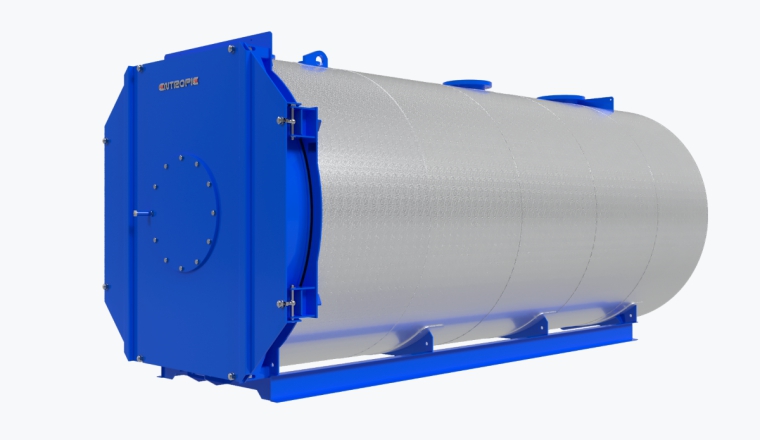

  • La primera cámara giratoria completamente rodeada de agua está formada por la tabla tubular posterior y el fondo toriesférico. La segunda cámara giratoria está formada por la tabla tubular y el revestimiento de la compuerta frontal de la caldera fabricada de manera especial en función de tipo de quemador. La compuerta frontal de la caldera con el quemador instalado puede abrirse completamente en cualquier dirección.

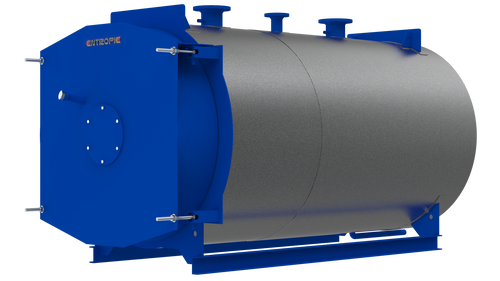

  • La compuerta frontal abierta asegura un acceso cómodo al hogar de combustión y tubos de humo durante los trabajos de mantenimiento técnico y limpieza de la caldera. La revisión y la limpieza de la primera cámara giratoria se lleva a cabo a través del hogar de combustión. Los conductos de admisión y salida de agua, así como los conductos de la línea de seguridad están situados en la parte superior de la caldera. Las calderas modelo TT115 están dotadas de dos conductos de la línea de seguridad. Por encima del conducto de admisión de agua está instalado un elemento guía de agua, que proporciona una eficiente distribución de caloportador dentro de la caldera.

  • El sistema de tres pasos del conducto de gas de la caldera con baja intensidad calorífica del hogar de combustión proporciona un sistema de ajuste cómodo para los regímenes de combustión de la caldera y una baja emisión de sustancias contaminantes. La baja resistencia aerodinámica de la caldera permite seleccionar el dispositivo quemador óptimo.

  • La fijación de la primera cámara giratoria de la caldera sobre un anclaje de apoyo deslizante o rígido (para calderas de más de 8,0 MW) de la estructura del hogar de las calderas asegura la compensación de tensiones térmicas cíclicas y de esta manera proporciona una vida útil más larga.
  • Calderas ТТ115 Certificado de conformidad TR TS 032-2013

    Calderas ТТ115 Certificado de conformidad TR TS 032-2013

  • Calderas ТТ115 Certificado de conformidad TR TS 016-2011

    Calderas ТТ115 Certificado de conformidad TR TS 016-2011

  • Calderas ТТ115 Declaración de conformidad TR TS 010-2011

    Calderas ТТ115 Declaración de conformidad TR TS 010-2011
