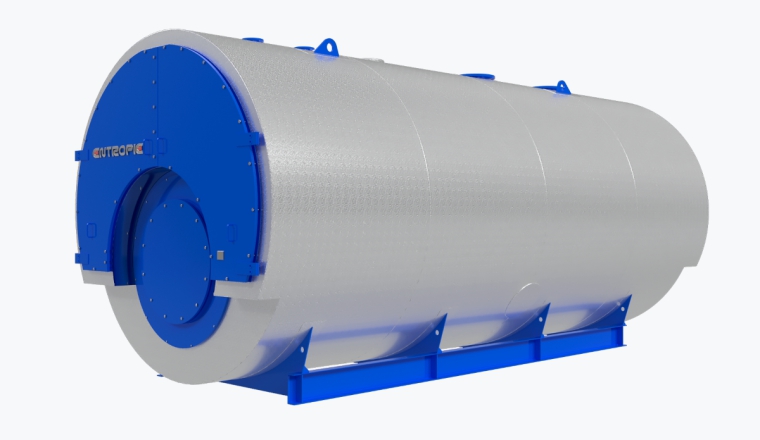

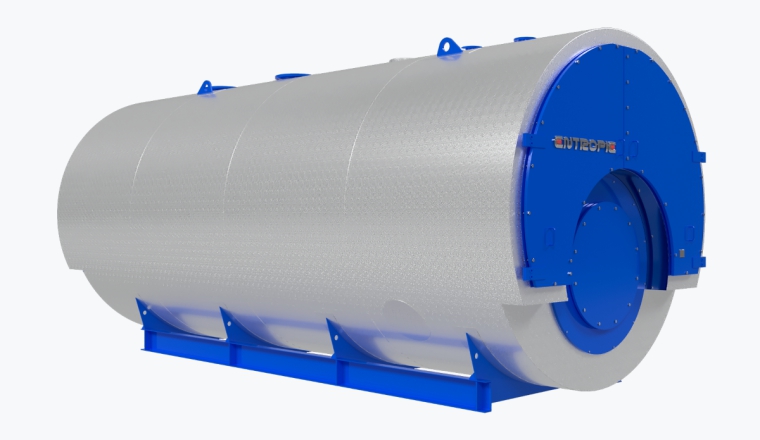

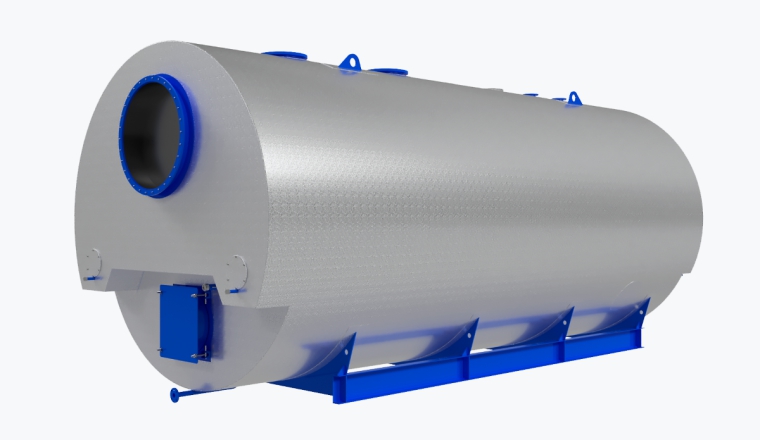

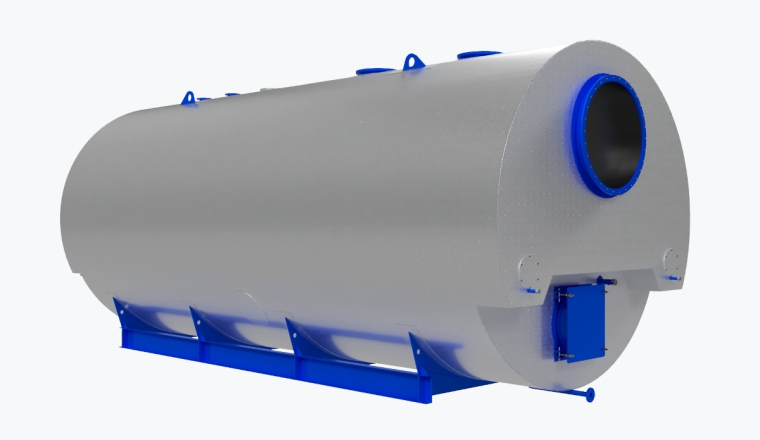

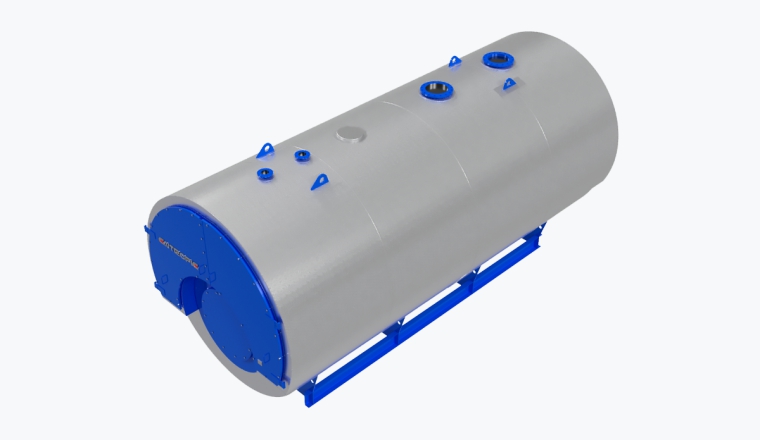

Caldera calentadora de agua ТТ100-02

Las calderas de gas TT100-02 son calderas industriales de acero con tubos de humo y fuego, de tres pasos y de baja temperatura, se fabrican para el calentamiento de agua con un rango de potencias de hasta 20 MW. Las calderas están diseñadas para la generación de agua caliente de cogeneración con una temperatura máxima de 170°С y una sobrepresión máxima de servicio de 1,6 MPa. Para el funcionamiento de las calderas se emplean hidrocarburos líquidos o gaseosos.

< 20 000 kW
16 bar
170 °C

Catalog

Amplio rango de capacidades disponibles. Potencia calorífica de las calderas desde 1.000 hasta 20.000 kW;

Gran selección de niveles de equipamiento. Con el equipamiento completo o parcial las calderas están dotadas de sistemas de manejo y control automático ENTROMATIC de la serie 100MS o 110MS, además de todos los sensores y aparatos de seguridad necesarios, lo que hace que el uso de estas calderas sea completamente seguro y fiable;

El modelo de estructura resistente, copiado de las calderas de vapor, hace este producto fiable, resistente y duradero;

Tubo de fuego corrugado. Para algunas dimensiones estándar de las calderas, donde es preciso, el tubo de fuego es corrugado, lo que permite alcanzar una alta resistividad cíclica.

Distribución simétrica de los tubos de humo. Permite colocar las bocas de inspección tanto en la parte superior como en la inferior de la caldera. Esto hace posible realizar la revisión y limpieza de la zona «muerta»: espacio debajo del tubo de fuego.

Versatilidad de la estructura de la tobera del quemador. La tobera de la caldera puede tener cualquier geometría necesaria, cualquier ángulo de apertura o cualquier diámetro de garganta, esto hace que la caldera sea compatible con cualquier dispositivo quemador;

Fijación del quemador mediante la placa de quemadores o una brida-alargadora. Esta solución permite la instalación de dispositivos quemadores de cualquier fabricante. Utilizar una cabeza de quemador larga o corta ya no es un problema;

Apertura total de las compuertas frontales de la cámara giratoria. El mantenimiento técnico rutinario y los trabajos de limpieza de las superficies de intercambio de calor no requieren el desmontaje del dispositivo quemador. El panel tubular delantero, la superficie interior del tubo de fuego y los tubos de humo son completamente accesibles para la revisión y limpieza;

Base sólida. La estructura de la base está realizada con perfiles de acero en U. El peso propio de la caldera llena de caloportador está distribuido de manera homogénea por toda la superficie de apoyo. Esta caldera no requiere ninguna fijación adicional a los cimientos de la obra para su instalación dentro de salas fijas de calderas;

Compatibilidad con diferentes tipos de dispositivos quemadores. Funcionamiento correcto en conjunto con quemadores modulares automáticos de múltiples etapas;

Valores máximos del rendimiento operativo entre las calderas de esta clase.

Intercambio de calor intensivo por convección. El diseño de tres pasos y las superficies de intercambio de calor seleccionadas de manera óptima, incluida la primera cámara giratoria completamente cubierta por el caloportador, permiten emplear al máximo la energía de los gases de combustión, transmitiéndola al caloportador que circula en la cavidad de la caldera;

Intercambio de calor intensivo por radiación. El tubo de fuego de paredes lisas o corrugado se cubre completamente con el caloportador. Permite recibir el máximo de la radiación de la antorcha y transmitir el calor recibido al caloportador;

Una selección precisa de la relación entre los diámetros de los tubos de humo del segundo y tercer paso. Lo que asegura los valores mínimos de resistencia aerodinámica si se preserva la gran superficie de intercambio de calor.

Aislamiento térmico de calidad. Para el aislamiento térmico del cuerpo de la caldera, se emplean láminas acolchadas de lana mineral con bajos coeficientes de conductividad térmica. Lo que reduce al mínimo la pérdida de energía hacia el medio ambiente a través del revestimiento de la caldera.

Unidad de la caldera. El equipamiento completo de la caldera incluye el dispositivo quemador, el módulo de automatización, los armarios eléctricos y todos los sensores y aparatos de seguridad necesarios, así como también todo el sistema de tuberías y el módulo de bombeo. Esta solución permite obtener una caldera completamente lista para la operación y sin gastos adicionales en cañería y montaje. Lo que proporciona su viabilidad económica y garantiza una selección correcta de los componentes.

Perfiles laminado y tubular de alta calidad. Para la fabricación de las calderas, se emplean perfiles laminados y tuberías producidos en empresas siderúrgicas líderes en su sector. Todos los materiales pasan un control de recepción con el fin de comprobar su conformidad con los parámetros físicos y químicos declarados en la especificación de las marcas de acero seleccionadas con base en los cálculos de durabilidad para cada dimensión estandarizada de la caldera.

Sistema de control de calidad multinivel en todas las etapas de la producción. Laboratorio certificado que efectúa el control no destructivo, visual y de medición, de acuerdo con los requerimientos de la ficha de control de cada producto.

Ensayos hidráulicos obligatorios. En la etapa final de la fabricación cada producto es sometido a ensayos hidráulicos.

Máxima automatización del proceso de fabricación. Empleo de soldadura automatizada en la fabricación. Los centros de trabajo están equipados con todo lo necesario (maquinaria y aparejos), lo que contribuye positivamente en el correcto ensamblaje de las piezas y acabados de calidad para los bordes de las piezas soldadas.
